ACP Sheet Guide: Rakenne, paloluokitukset, valmistuksen ja oston tarkistuslista

Kaksi tarjousta samasta julkisivupaketista voivat olla 30 prosentin erossa toisistaan, kun taas molemmissa teknisissä tiedoissa lukee ACP. Rako kätkeytyy yleensä paneelin keskelle: toisessa levyssä on polyeteeniydin, toisessa mineraalinen paloturvallinen ydin, ja se yksi kerros päättää paloluokituksen, hintaluokan ja rakennukset, joihin materiaalia saa laillisesti asentaa. ACP-levy, lyhenne sanoista alumiinikomposiittilevylevy, on kerros, jossa on kaksi ohutta alumiinikalvoa, jotka on liimattu ytimeen. Hyvin määriteltynä se tarjoaa tasaisuuden, jäykkyyden ja kevyen painon yhdessä materiaalissa; huonosti määriteltynä siitä tulee vaatimustenmukaisuus- ja vastuuongelma.

Mistä AKT-arkki on tehty

Jokainen ACP-arkki noudattaa samaa rakennuslogiikkaa. Kaksi tavallisesti 0,3–0,5 mm paksua alumiinikalvoa, jotka on valssattu 1xxx- tai 3xxx-sarjan seoksista, muodostavat polyeteenistä (PE), mineraalitäytteistä palonestoyhdistettä (FR) tai tiheän A2-luokan mineraaliytimen. Kokonaispaksuudet 3, 4, 5 ja 6 mm kattavat useimmat projektit, ja 4 mm on oletusarvo ulkoseinille. Vakiokelojen leveydet 1 220 - 1 575 mm tulevat saman alueen levyleveyksiksi, ja koska tuotanto kulkee jatkuvasti kelasta, 4 - 6 metrin leikkauspituudet ovat rutiinia eikä erikoistilauksia.

Viimeistely elää nahoissa. Polyesterimaali sopii sisäpinnoille, kun taas noin 25-30 mikronin PVDF-pintamaali pohjamaalin päällä on hyväksytty ulkopintajärjestelmä, koska se säilyttää värin ja kiillon UV-altistumista vastaan. Sandwich-efekti selittää mekaniikkaa: kahden ohuen kalvon erottaminen kevyellä ytimellä moninkertaistaa taivutusjäykkyyden, joten 4 mm:n levy käyttäytyy paljon raskaamman levyn tavoin painaessaan noin 6-8 kg neliömetriä kohti. Sama rakenne mahdollistaa tunnusomaisen valmistusmenetelmän, jossa takakuoreen vedetty V-ura mahdollistaa paneelin taittumisen raikkaiksi alustaksi ja kulmakasetteiksi.

Paloluokitus: PE-, FR- ja A2-ytimien välinen linja

Ydin on jakoviiva tällä alalla. PE-ydinlevyt ovat halpoja, helppoja taittaa ja täysin kelvollisia kylteihin ja sisätiloihin, mutta ne palavat ja tippuvat, ja monet maat rajoittavat tai kieltävät nyt niiden käytön julkisivuissa tietyn korkeuden yläpuolella. Mineraalitäytteiset FR-ytimet saavuttavat tyypillisesti standardin EN 13501-1 mukaisen luokan B, kun taas tiheät mineraaliytimet saavuttavat A2-s1,d0:n, useimmat korkeat standardit odottavat. Pohjois-Amerikassa ASTM E84 liekin leviämisellä ja savukehityksellä on vastaava rooli. Lue testitodistukseen painettu luokitus, älä markkinointisanaa tulenkestävä, ennen kuin mikään paneeli ilmoittaa julkisivun määrittelystä.

Tutkakaavio tiivistää kompromissit yhdeksi näkymäksi käyttämällä pisteitä, jotka kuvastavat tyypillistä alan kokemusta yksittäisten laboratorioarvojen sijaan. PE-profiili selittää, miksi materiaali myy edelleen: se on halpa, taittuu helposti ja pysyy tasaisena, mutta paloturvallisuus ja koodin hyväksyminen ovat pohjalla. FR-profiili on tasapainoinen keskitie, jossa myydään kohtuullinen kustannuspalkkio B-luokan luokitukseen, joka avaa suurimman osan keskitason työstä. A2-profiili ulottuu paloturvallisuuden ja koodin hyväksynnän ulkoreunaan, juuri sitä, mitä korkeat tekniset tiedot vaativat, kun taas sen muovattavuus ja kustannuspisteet osoittavat tämän vaatimustenmukaisuuden hinnan. Mineraaliytimet ovat jäykempiä reititettävissä ja taitettavissa, ja niiden takana oleva tiukempi prosessinhallinta lisää kustannuksia.

Kaikkien kolmen laadun tuottaminen yhdellä jalanjäljellä vaatii linjan, joka voi vaihtaa ydinkoostumuksia ja sidosparametreja ilman arvailua:

A2/B1 kaksisuuntainen metallikomposiittilevyjen tuotantolinja Kaksikäyttöinen linja, joka vaihtaa PE/B1:n ja luokan A palonkestävän ydintuotannon välillä yhdellä jalanjäljellä ja vastaa edellistä keskustelua linjoista, jotka muuttavat ydinkoostumuksia ja sidosparametreja ilman arvailua. Näytä tuote →

Kuinka ACP-arkki valmistetaan jatkuvalla linjalla

Lähes kaikki laadukkaat ACP-levyt tulevat irti jatkuvasta kelasta paneeliin -linjasta, ja jokainen vaihe jättää sormenjäljen valmiiseen paneeliin. Ylä- ja ala-alumiinikelat on irrotettu ja jaettu keskeytyksetöntä syöttöä varten. Puhdistus- ja kemiallinen esikäsittelyvaihe hoitaa pinnan siten, että maali ja liima voivat tarttua. Kelat, joita ei ole ostettu valmiiksi maalattuna, kulkevat pohjamaalaus- ja pintamaalausasemien läpi kovetusuuneissa. Ydin, olipa se suulakepuristettu PE tai mukana toimitettu mineraalilevy, päällystetään lämpöliimakalvolla, kuumennetaan, kunnes kalvo aktivoituu, ja puristetaan molempia kuoria vasten nippitelayksikössä. Jäähdytys, reunojen trimmaus ja pituusleikkaus sulkevat ajon.

Tämän sekvenssin mukainen lämpötilansäätö erottaa paneelin, joka pysyy kiinni vuosikymmeniä, ja paneelin, joka irtoaa vuoden sisällä.

Viivakaavio näyttää edustavan lämpöprofiilin kelan sisääntulosta paneelin ulostuloon, ja arvot on annettu tyypillisinä asetuspisteinä kiinteiden reseptien sijaan. Hellävarainen kiipeily kelaamisen, puhdistuksen ja kuivauksen läpi poistaa kosteuden ilman alumiinia iskuja. Kovettumisvyöhyke on huipussaan lähellä 225:tä, koska maalikemia tarvitsee täyden silloittamisen tarttuvuuden ja säänkestävyyden vuoksi. Sitten lämpötila asettuu noin 200 asteeseen laminointivyöhykkeellä, ikkunassa, jossa liimakalvo aktivoituu ja virtaa nahojen mikrotekstuuriin. Nippivaihe pitää lämmön paineen alaisena, jotta sidosviiva muodostuu tasaisesti, ja lopullinen pudotus ympäristöä kohti lukitsee sidoksen ennen leikkaamista, minkä vuoksi jäähdytyskuri näkyy suoraan kuorimistestituloksissa.

Palamattomaan tuotteeseen omistetut linjat noudattavat samaa runkoa tiukemmilla prosessiikkunoilla:

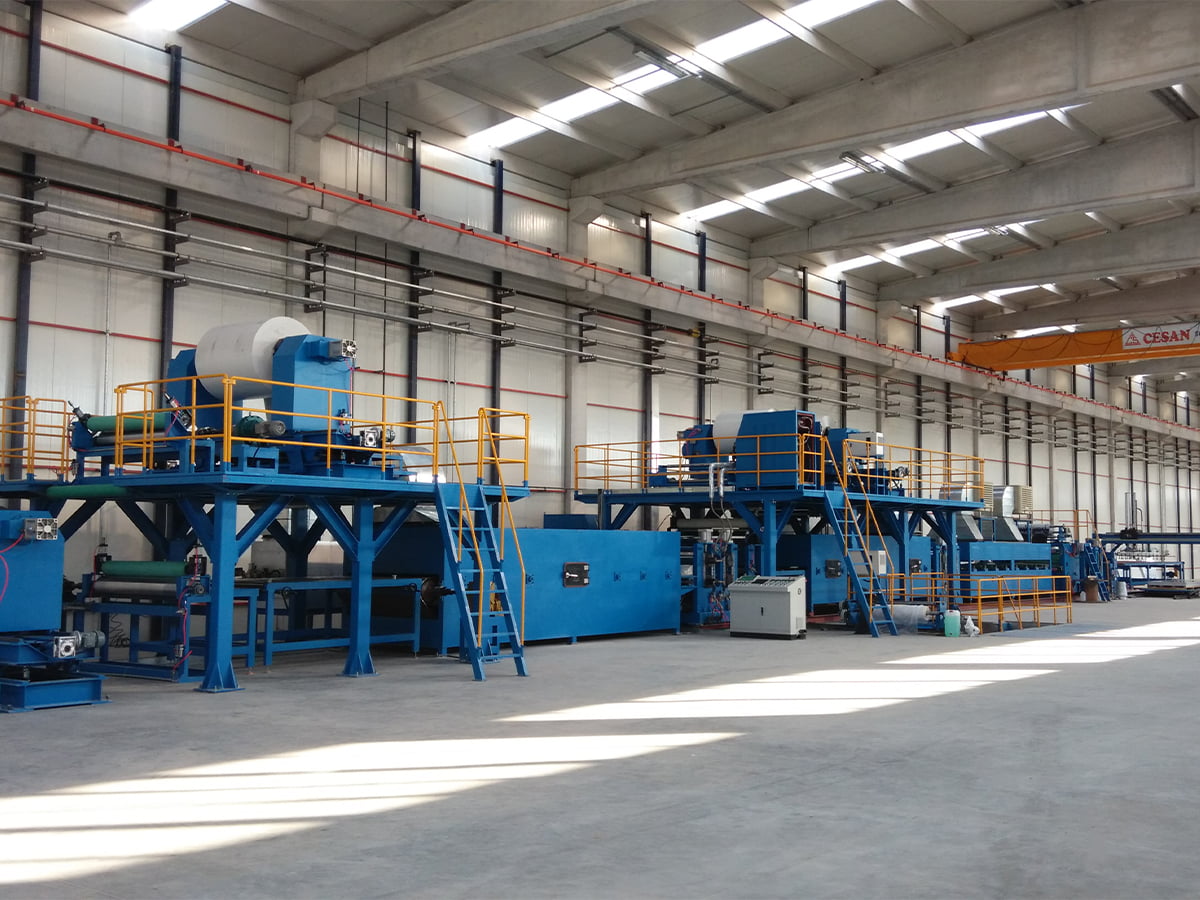

A2-kelan tuotantolinja / A2-AKP-komposiittilinja Erillinen linja palamattomalle A2-lähdölle, joka noudattaa samaa kuvattua jatkuvaa kelasta paneeliin -prosessia, mutta tiukemmilla prosessiikkunoilla, mikä tekee siitä merkityksellisen paloturvallisen paneelin laatua tavoitteleville laitoksille. Näytä tuote →

Laatuarvot ja toleranssit tarkistettava ennen ostamista

Useimmat laatukiistat juontavat juurensa kouralliseen mitattavissa oleviin ominaisuuksiin, joten kirjoita ne sopimukseen. Tarkista kuoren paksuus mikrometrillä, koska 0,4 mm:n kuori, joka myydään 0,5 mm:nä, on yleisin tapa piilottaa marginaali. Tarkista pinnoitteen kokonaisrakenne mittarilla ja odota PVDF-järjestelmien olevan 25 mikronia tai enemmän. Pyydä kuoriutumislujuuslukuja, jotka yleensä määritetään 4 N/mm tai enemmän laadukkaille paneeleille, ja keularajoja mitattuna kahden metrin jänneväliltä. Paino on halvin tarkastus kaikista, koska alipainoinen levy nimellisrakennettaan vastaan ​​myöntää, että ydin tai kuoret ovat ohuita.

Pylväskaavio vertailee tyypillisiä neliöpainoja materiaaleille, jotka kilpailevat samoista verhoilubudjeteista. Noin 7 kg/m2:n tavallinen 4 mm:n ACP-levy leikkaa 3 mm:n kiinteän alumiinin alle pitäen samalla tasaisemman pinnan. Kuitusementti ja teräslevy kantavat 30-70 prosenttia enemmän painoa, mikä moninkertaistuu rakenteiden, kuljetuskustannusten ja asennustuntien kautta. Etu laajenee rakennuksen korkeuden myötä, jolloin jokainen julkisivussa säästetty kilogramma vähentää kannakkeiden ja alustan kuormitusta. Kuvat kuvaavat yleisiä kaupallisia rakennelmia, ja raskaampi ACP, jossa on 0,5 mm:n kuoret ja tiheä A2-ydin, nousee kohti 8 kg/m2, mutta johtaa silti ryhmää. Käsittele painoa seulontatarkistuksena ja varmista sitten ihon ja pinnoitteen paksuus instrumenteilla.

Arkin takana olevan tuotantolinjan valitseminen

Jos ostat paneeleja, niiden takana olevalla viivalla on yhtä suuri merkitys kuin tietolomakkeella; jos teet paneeleja, linja on liiketoimintaa. Jatkuvat linjat yhdistävät kalvot ja ytimen hallitun lämmön ja tasaisen nippipaineen alaisena, minkä vuoksi niiden paneelit osoittavat tiukempaa tasaisuutta ja kapeampaa kuoriutumislujuuden sirontaa kuin erätuotanto. Kaksisuuntaiset linjat päällystävät ja sitovat molemmat kalvot yhdellä kertaa leikkaaen käsittelyä ja parantaen symmetriaa, kun taas yksisuuntaiset asettelut myyvät läpimenoa alhaisemmilla tulokustannuksilla. Mahdollisuus vaihtaa PE-, B1- ja A2-ydinkemikaalien välillä yhdellä rivillä päättää, kuinka laajaa tuotevalikoimaa laitos voi palvella.

Jatkuva vs. eräsidonta

Eräliitospuristimet maksavat vähemmän ja sopivat lyhyille ajoille, mutta jokainen tauko aiheuttaa lämpötilan ja paineen vaihtelua liimauslinjalla. Jatkuvat linjat vaativat enemmän etukäteissijoituksia ja palkitsevat tehtaita, jotka suorittavat pitkiä kampanjoita vakioleveydellä. Kun arvioit toimittajaa, kysy, miltä riviltä lainattu paneeli on peräisin, ja pyydä sitten tasaisuus- ja kuoriutumistiedot samalta riviltä.

Myös alkupään laitteilla on merkitystä, koska esikäsittely ja pinnoitteen laatu määräävät tarttuvuuden ja värin keston; linja on vain niin hyvä kuin sen puhtain vaihe. Jos haluat laajemman kuvan kyseessä olevista laiteluokista, katso tämä yleiskatsaus metallikomposiittilevyjen tuotantolinja aluetta ja jäsenneltyä päätöspolkua varten opas valita korkean suorituskyvyn metallikomposiittilevyjen tuotantolinja kattaa läpimenon, ohjausjärjestelmät ja palveluehdot yksityiskohtaisesti.

Tehtaissa, jotka palvelevat sekä koristeellisia että paloturvallisia segmenttejä, on usein omistettu joustava linja FR-lähtöön:

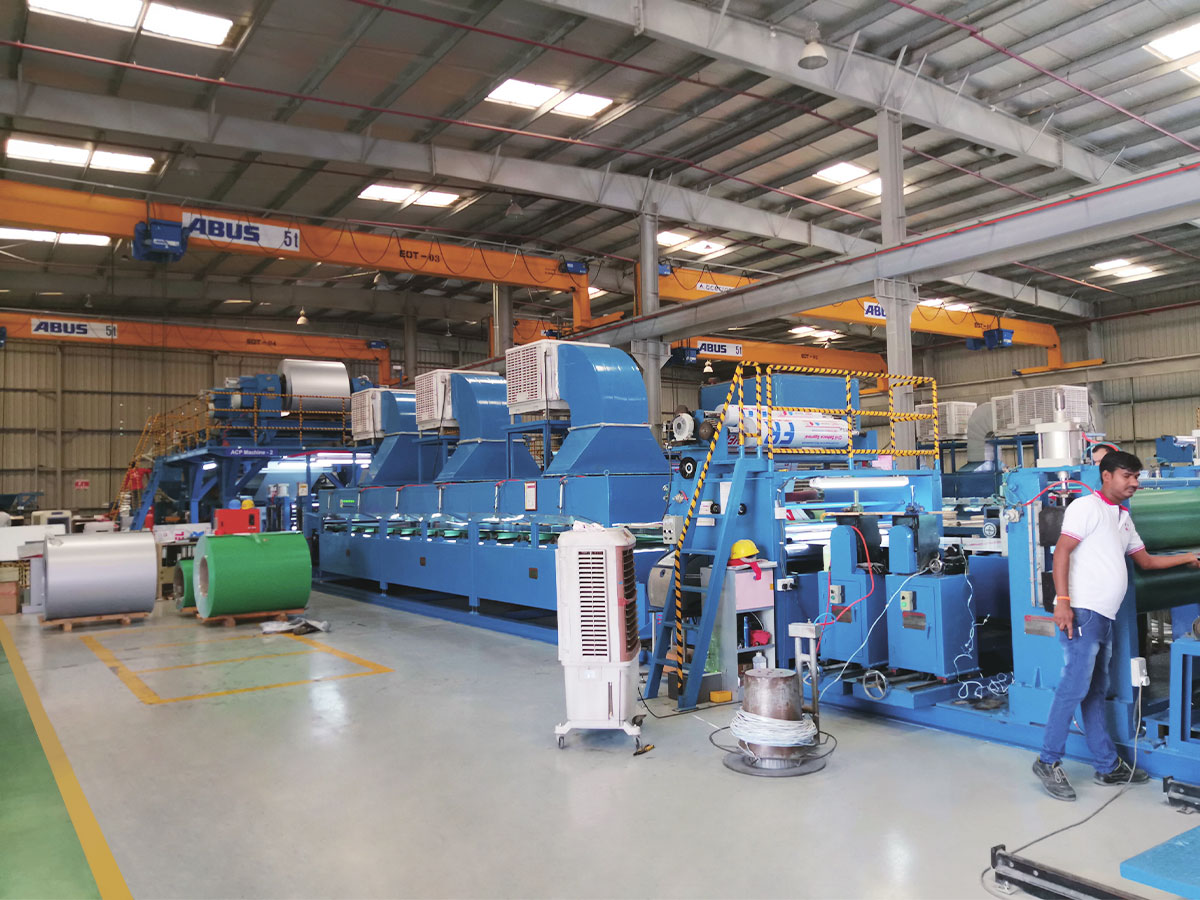

PE/B1-FR ACP-komposiittilinja Joustava lämpölaminointilinja, joka tuottaa PE- ja B1-paloluokiteltuja alumiinikomposiittipaneeleja PLC-ohjauksella ja valittavalla telalaminointilla, joka palvelee seuraavassa kuvattuja koristeellisia ja paloturvallisia segmenttejä. Näytä tuote →

Missä ACP-levyt ansaitsevat säilytyksensä

AKT-levyt hallitsevat neljää laajaa areenaa. Rakennusten verhous, mukaan lukien sadesuojat, soffitit ja pylväiden suojukset, on suurin ja vaativin, koska sekä palomääräykset että säätakuu ovat voimassa. Merkinnöissä ja tiemerkinnöissä käytetään ohutta PE-ydinlevyä, jossa muovattavuus ja tulostuslaatu ovat tärkeämpiä kuin paloluokitus. Sisustus seinistä kattoihin arvostaa tasaisuutta ja viimeistelyn monipuolisuutta, kun taas kuljetuskorit ja teollisuuskotelot hyödyntävät painoetua.

Pylväskaavio näyttää likimääräisen kulutuksen jakautumisen näillä areenoilla, mikä perustuu yleisiin toimialamalleihin yhden auditoidun tutkimuksen sijaan. Julkisivuverhoilulla on ylivoimaisesti suurin osuus, ja se on myös segmentti, jossa sertifikaateilla ja pinnoitustakuilla on todellinen kaupallinen painoarvo. Kyltit pysyvät vakaana volyymipohjana, koska ohut PE-ydinarkki reitittää ja tulostaa nopeasti. Sisätyöt kasvavat remontin myötä ja käyttävät uudelleen samoja viimeistelypaletteja kuin ulkoprojekteissa. Liikenne- ja teollisuuskysyntä on volyymiltaan pienempi, mutta se maksaa usein palkkiota tiukoista toleransseista, minkä vuoksi joustavat linjat, jotka voivat vaihtaa laatua, yleensä voittaa, kun kaikki neljä segmenttiä esiintyvät rinnakkain.

Key Takeaways

Tärkeimmät asiat mahtuvat yhteen listaan:

1. Lue ydin ensin: PE, FR tai A2 päättää sekä hinnan että arkin asennuspaikan.
2. Tarkista ihon paksuus, pinnoitteen rakenne ja kuoriutumislujuus instrumenteilla, ei esitteillä.
3. Suosi jatkuvien linjojen paneeleja dokumentoiduilla tasaisuus- ja kuoriutumistiedoilla.
4. Yhdistä ydin käyttötarkoitukseen: sisätilat kestävät PE, korkeat julkisivut vaativat A2.
5. Valmistajille joustavuus ydinlaatujen välillä muuttaa yhdestä tuotantoomaisuudesta useat tuotemarkkinat.

Määritteletpä paneeleja tai valmistat niitä, sama logiikka pätee: ydin määrittelee tuotteen ja arkin takana oleva prosessi määrittää laadun, jonka voit todistaa.
